气动绞车

产品介绍:气动绞车是以叶片式气动马达为动力,通过行星齿轮减速机传递动力至滚筒起吊重物。马达和减速机分别连接滚筒的两侧,使绞车体积小、重量轻、结构紧凑、操作简单、维修方便、在一定范围内可实现无级调速,绞
免费获取报价

24小时销售咨询热线
18654779711

产品详情


产品介绍:

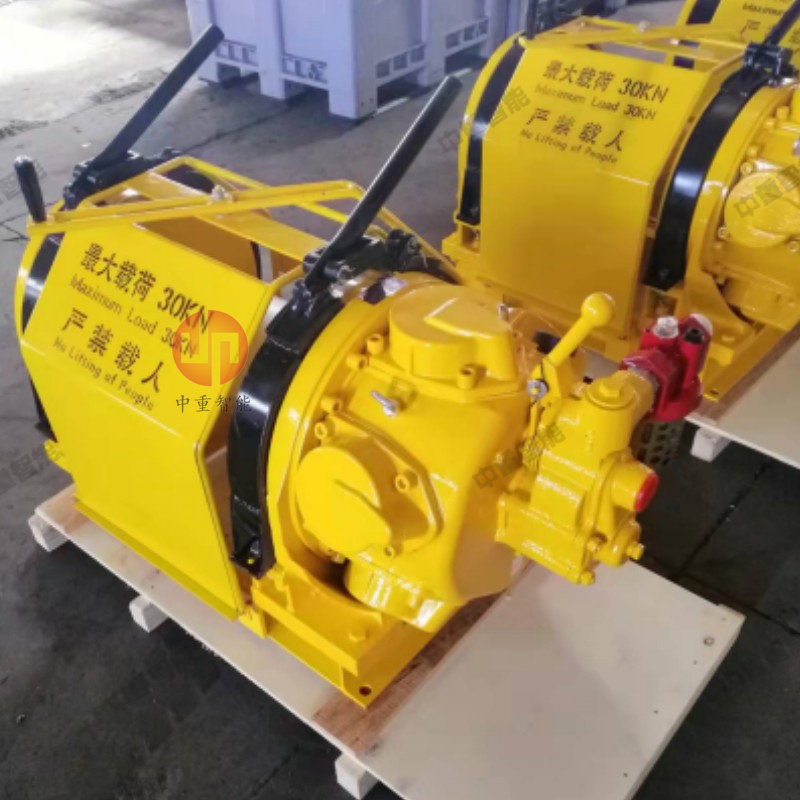

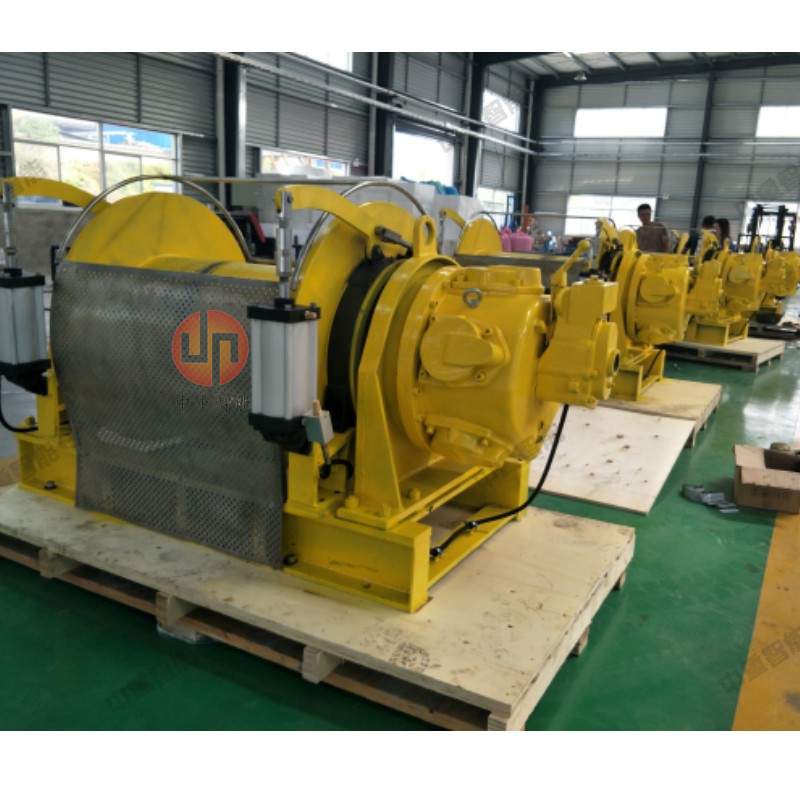

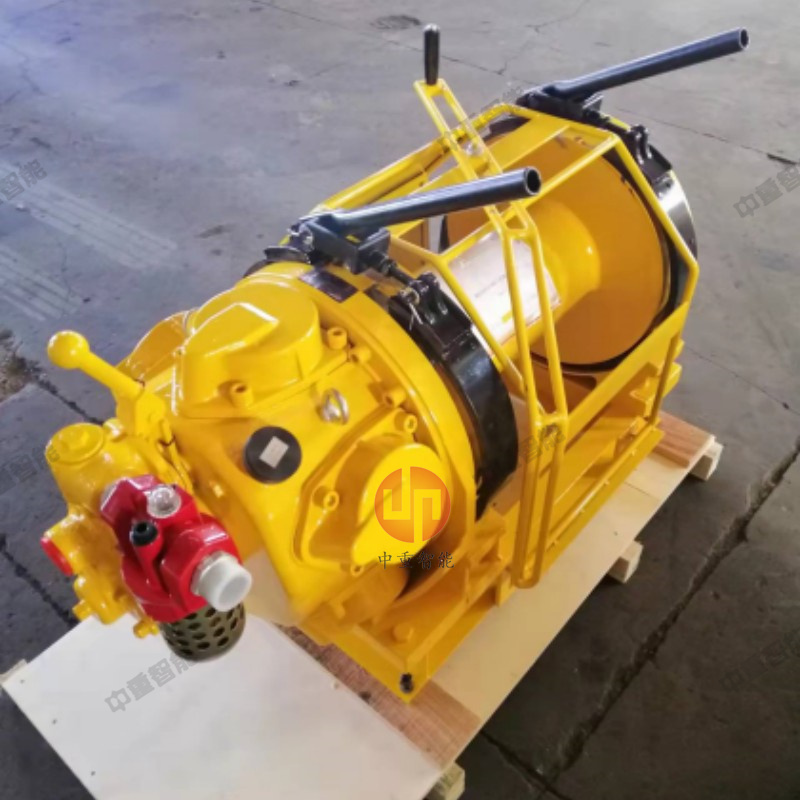

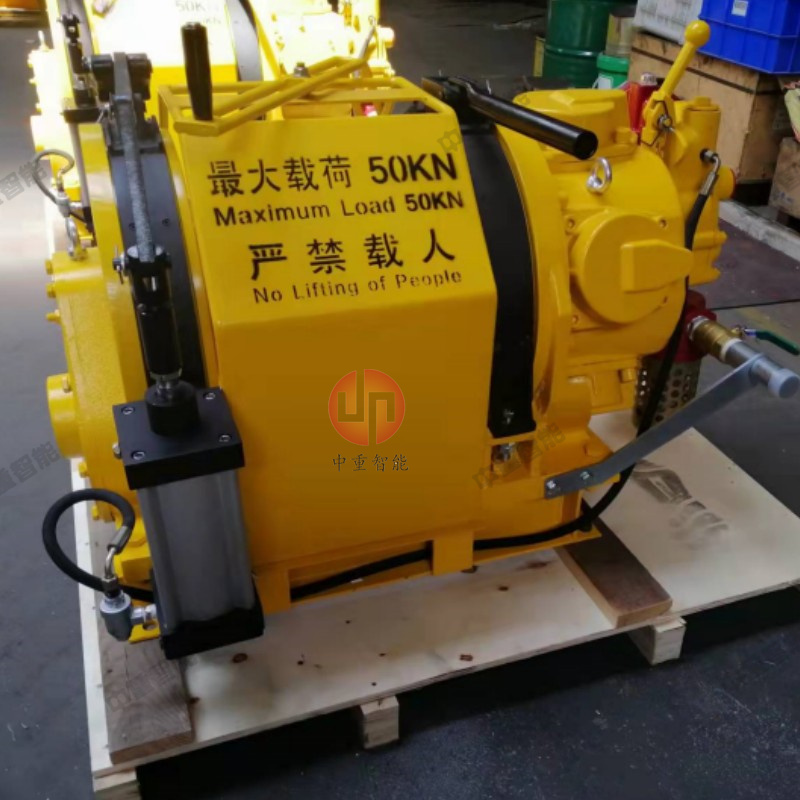

气动绞车是以叶片式气动马达为动力,通过行星齿轮减速机传递动力至滚筒起吊重物。马达和减速机分别连接滚筒的两侧,使绞车体积小、重量轻、结构紧凑、操作简单、维修方便、在一定范围内可实现无级调速,绞车的制动是通过马达制动实现的,刹车可靠。在没有压缩空气的情况下可进行手动操作。
气动绞车使用时注意事项
   1、先气动电动机,然后传动齿轮开始运转。启动前,应先刹住卷筒上的刹车带,松开大齿轮上的刹把,这样卷筒就不转动,仅大内齿轮回转。
   2、如果要开动卷筒,必须先完全松开卷筒上的刹车带,再刹紧大内齿轮上的刹车带。这时卷筒回转并缠绕钢丝绳进行工作。
   3、在气动绞车工作进程中,如果要使气动绞车暂停运转,可以松开大内齿轮的刹车带,再刹紧卷筒上的刹车带。
   4、在开动电动车时,两个刹车不可同时刹车,否则容易造成电动机的烧毁。
   5、气动绞车的卷筒刹车带和轴承等温度都不能超过70℃,如果温度剧烈上升,必须立即停车检查。
   6、为了防止灰尘侵入及润滑油外溢,气动绞车的密封装置必须完整无损。
   7、为了确保操作安全,在开车前必须先检查绞车的绳头是否牢靠,还有传动内部结构是否有破损或是咬住现象,以及内件有无过度磨损等情况。确认无误后方可开车。

JQH-5×48气动绞车技术参数表

序号

参数

JQH-5×48

备注


1

压缩空气压(MPa)

0.69



2

额定牵引力(KN).

0.5



3

额定速度(m/min)

48



4

发动机

двигатель

额定功率(KW)

2.6



气缸数(个)

6



气缸直径(mm)

65



活塞行程(mm)

50



5

滚筒

барабан

数量(个)

1



直径(mm)

180



宽度(mm)

200



轮缘直径(mm)

340



容绳量(m)

80



6

钢绳直径(mm)

Φ8



7

外形尺寸(mm)

690×343×420


8

总重量(kg)

130
