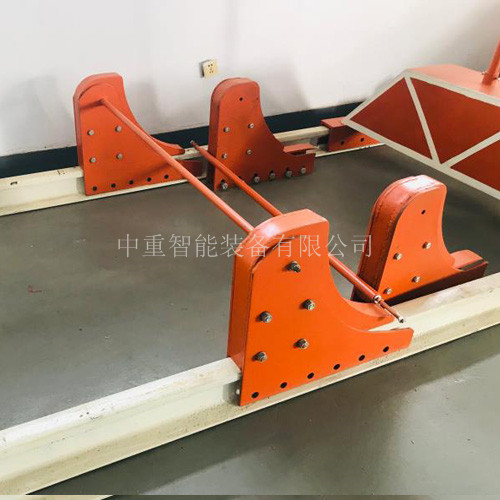

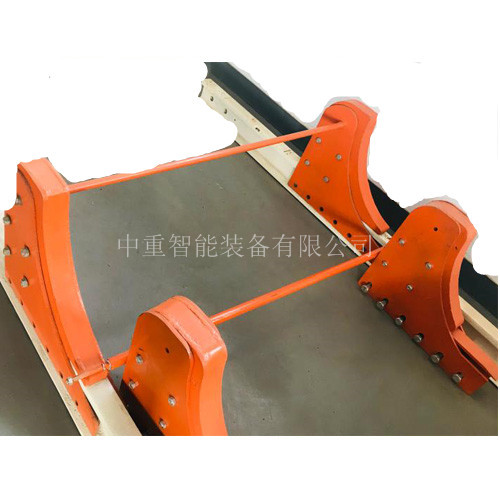

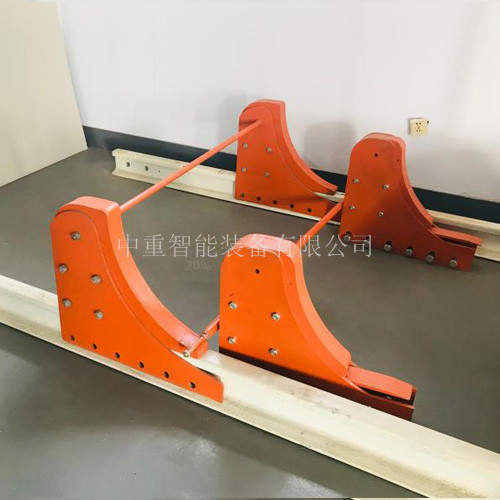

WCD型弯式月牙挡车器

简介:WCD型弯式月牙挡车器由左右制动体连接板及指示牌等部分组成,通过紧固件与钢轨连接,当车辆发生溜逸并撞击挡车器时,挡车器通过左右制动体弧形踏面对车辆进行制动。月牙挡车器应用范围:产品广泛应用于电力
免费获取报价

24小时销售咨询热线
18654773655

产品详情

简介:

WCD型弯式月牙挡车器由左右制动体连接板及指示牌等部分组成,通过紧固件与钢轨连接,当车辆发生溜逸并撞击挡车器时,挡车器通过左右制动体弧形踏面对车辆进行制动。

月牙挡车器应用范围:

产品广泛应用于电力、石化、化工、冶金、矿山、纺织、造纸等领域的机械维修部门和机械制造单位,并在大亚湾核电站、首钢、武钢、宝钢、大庆油田、胜利油田、格尔木油田、三峡电站、扬子石化、齐鲁石化等国家大中型企业和工程中全面推广使用

WCD型弯式月牙挡车器结构与原理:

1  月牙挡车器为45号钢分2半整体精密铸造通过∮24螺栓将两半月牙挡紧固密贴在钢轨上,安装时,在钢轨上按月牙挡螺栓孔位子钻孔用M24高强螺栓固定于钢轨上。

2  月牙挡车器为低速挡车器,无缓冲装置挡车时为刚性接触,靠挡车器和钢轨弹性变形吸收车辆制动功,挡住车辆。

3  可根据国铁、地铁、轻轨不同轨型可分为YCD型和WCD型。

WCD型弯式月牙挡车器特点优势

1、小巧轻便,外形美观。

2、结构简单、易于维护。

3、镀锌表面、防腐耐用。

4、安装方便、造价低廉。

5、品种齐全、用途广泛。



弯式月牙挡车器规格型号



该类型挡车器规格划分根据线路轨型及车轮半径两方面因素确定。



例如:WCD-50-420型其含义为:用于轨型50kg/m钢轨、半径为



420mm的弯式月牙挡车器。



1 允许车辆撞击速度≤3km/h。



2 弧面半径:标准车辆R=420mm,其它车辆根据用户要求设计。



3 点距轨面高度:标准车辆430mm,其它车辆根据用户要求设计。
