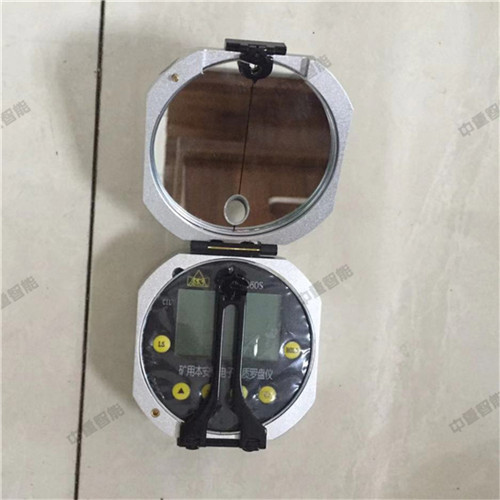

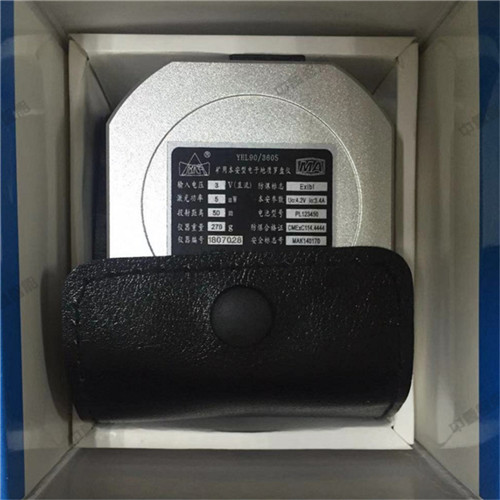

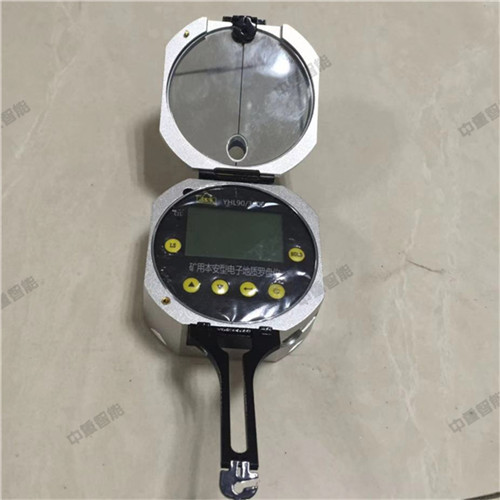

YHL90/360S矿用本安型电子地质罗盘仪



地质罗盘仪产品介绍:

电子地质罗盘仪是利用磁场测量方位的仪器,对于外界干扰磁场和地球磁场,罗盘无法做到实时、准确的区分,在使用中为罗盘提供干扰磁场小的环境是保证罗盘精度的关键,在复杂的环境磁场中,会影响罗盘测量数据的准确性。
一、数据含义
方位角:是从某点的指北方向线起,依顺时针方向到目标方向线之间的水平夹角。横滚角:仪器水平放置,绕纵向中心轴线旋转就是横滚角。
即把仪器正向水平放置,
当仪器在左、右方向倾斜形成的角度。俯仰角:仪器水平放置,绕横向中心轴线旋转就是俯仰角。 即把仪器正向水平放置,当仪器在前、后方向倾斜形成的角度。
磁偏角:地理方位与磁方位的偏差角度值,地理位置不同,磁偏角有所不同。气压、海拔、温度:是指仪器当前环境参数。

相对高度:是指选定一个参考面,移动仪器所产生高度。操作菜单进入到“相对高度”显示页面,此时显示数值为0,即 以此刻的高度作为0参考面,不要更换显示页面,然后带着仪器向上或向下移动,会显示基于参考面的高度。
二、用途、适用范围及工作原理
本产品是一款便携式、本安型的三维激光电子地质罗盘仪,可实时显示方位角、横滚角、俯仰角。为方便野外测量,又增加了气压、海拔、温度的辅助测量,是地质工作者必备的使用工具。
本产品采用3轴磁阻传感器、3轴加速度传感器、3轴陀螺仪传感器、气压传感共同组成10轴的传感器组,以ARM处理器为核心,外围辅以LCD、键盘、电源管理、激光指向等共同组成。
本产品通过磁阻传感器获得地磁场强度,通过加速度传感器获得重力加速度,通过陀螺仪获得角速度。这三种传感器的原始数据在ARM核心处理器做姿态解算:滤波、补偿、数据融合,最后得出方位角、横滚角、俯仰角,通过LCD可以实时显示出来。这种三维的设计相比平面电子罗盘具备很大的优势,由于做了倾角补偿功能,在测量方位角时不必保持设备的水平放置,也能得出精确地测量数据。
本产品还内置了气压芯片作为辅助测量,经过处理器的校正和补偿可实时获得气压和温度数值,由气压可换算出海拔高度。气压、温度、海拔也可以在LCD上显示。
本产品的低功耗设计,延长了电池的续航时间;外壳设计具备防尘、防潮功能和其他辅助测量功能;简洁的菜单设计、使用的软件设置、辅助激光打点、打线等多种人性化设计,可为使用者提供便捷的使用体验。
