一、概述
1、矿用配水闸阀67是直角式闸阀,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于80℃。

2、型号意义:
如:PZ2-400
PZ2-配水闸阀
400-公称直径
3、矿用配水闸阀?7所执行的标准是:企业标准Q/BBC-007-91《配水闸阀》。
二、结构说明

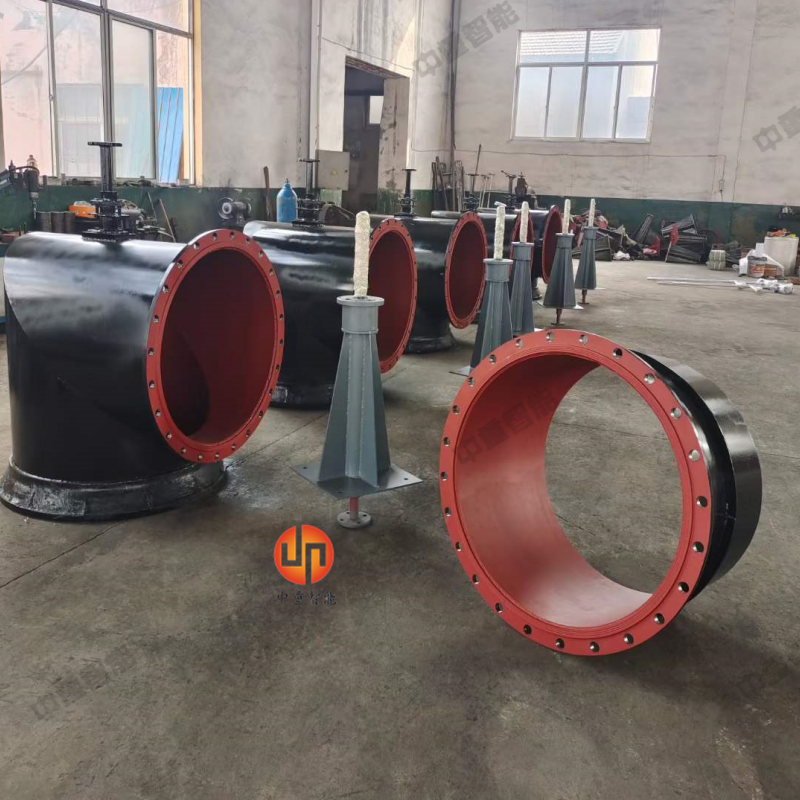

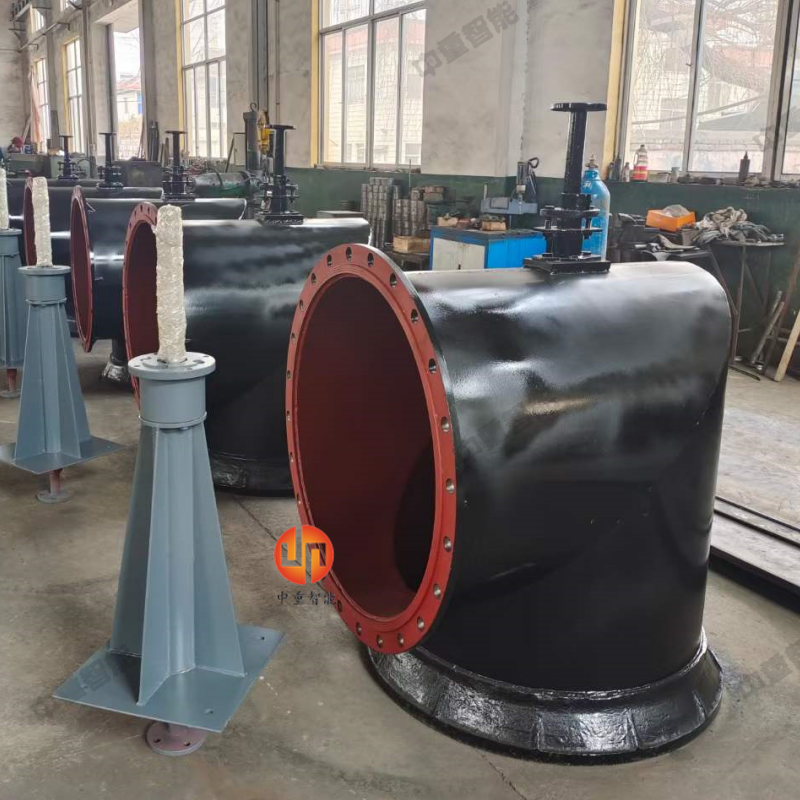

1、矿用配水闸阀67由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作,方便、快捷。

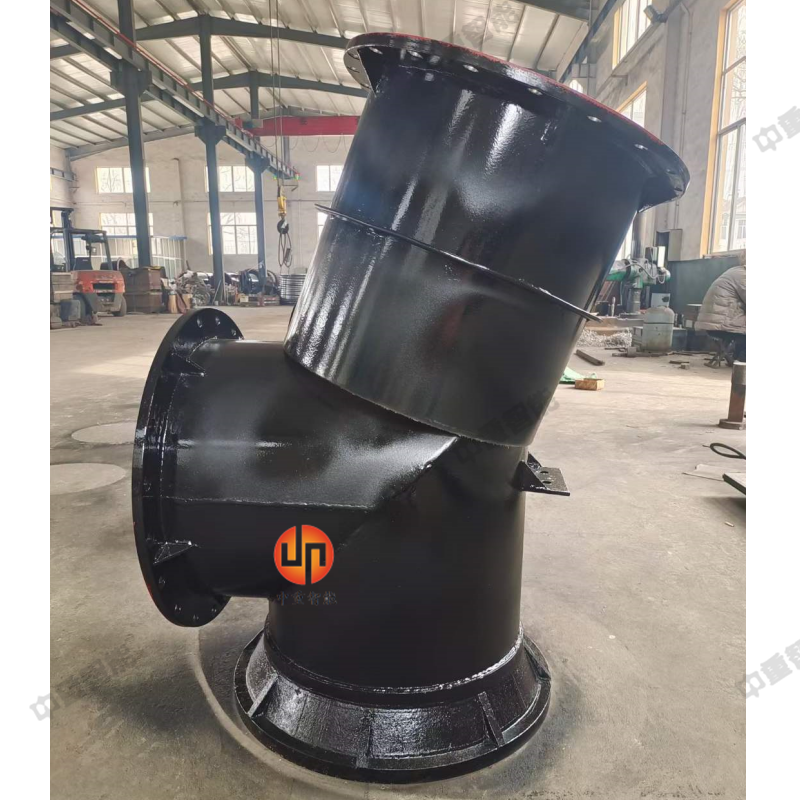

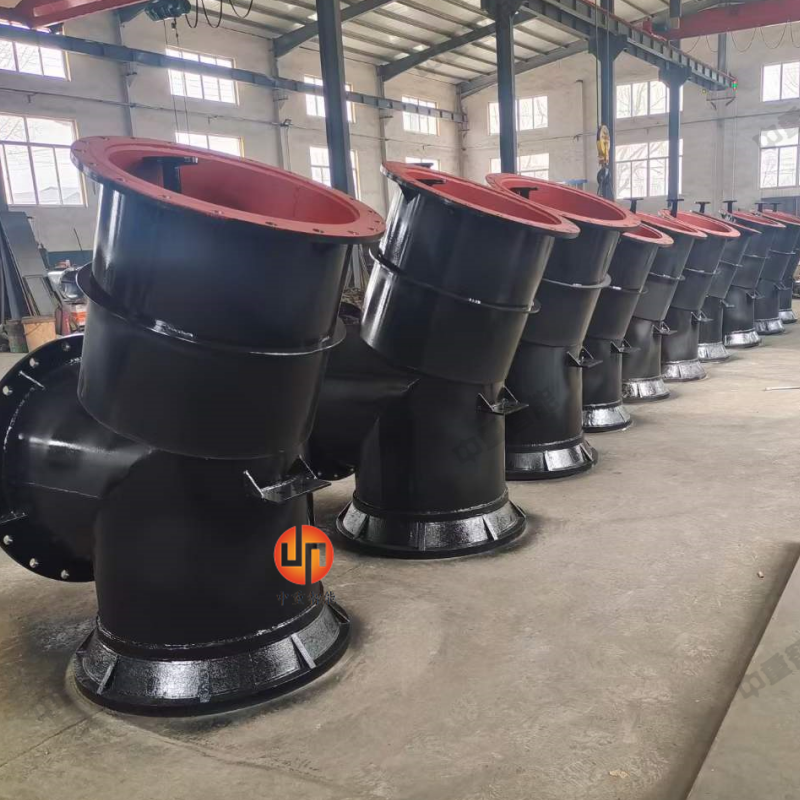

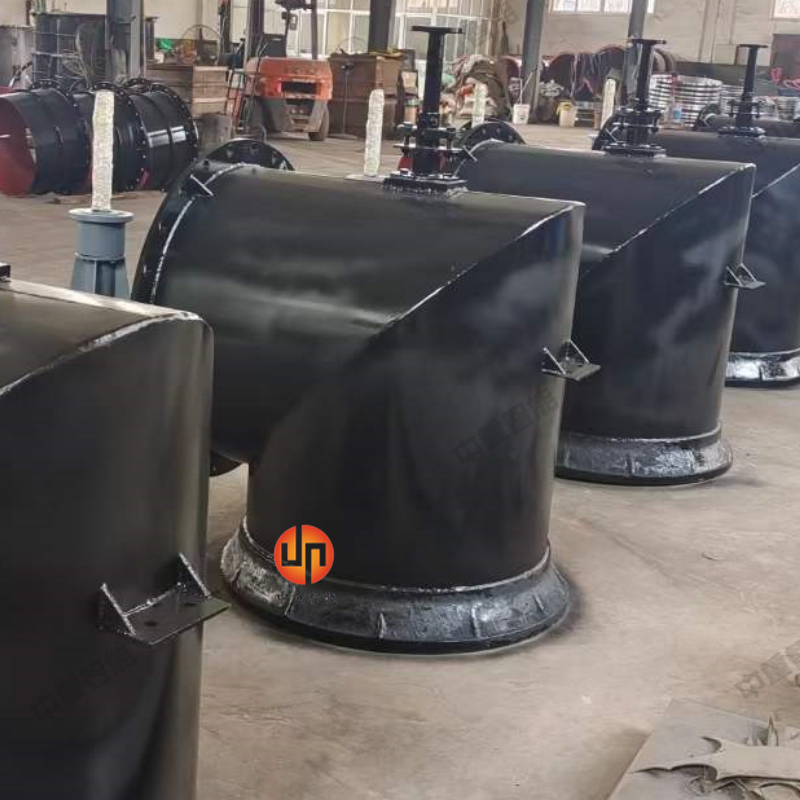

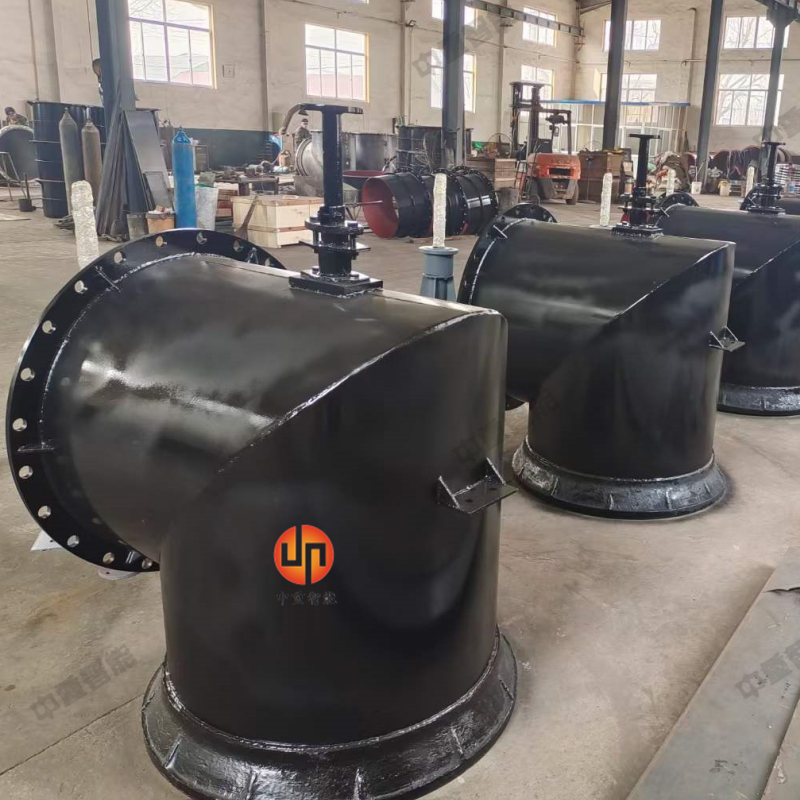

3、闸阀由阀体和阀瓣构成。
1)闸体为焊接件,下部装有一锥形密封环,与阀瓣共同构成密封部分。
2)阀瓣由焊接件与橡胶垫构成,通过带环螺钉组件与阀杆绞接,以保证阀的密封性能。
4、短管用于埋入配水井井壁,为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。

用户也可以按实际安装高度确定连接杆的长度,按需定制。
 三、安装
1、本产品在存放期间,操纵台丝杠应涂以防锈油脂,避免日晒雨淋。阀门部件应避免沾染油脂,

      防止橡胶老化。
2、在灌注井壁时,预留短管孔和支撑阀闸的槽钢孔,泵房地面预留操纵台基础孔。
3、连接阀闸和短管的法兰(中间加橡胶垫),把短管穿入预留孔中,借阀闸的外露阀杆找好垂直度,

     固定支撑槽钢。
4、操纵台就位后,按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度,装上连接杆,再校对一下垂直度,把操纵台和短管固定。
6、卸下阀杆端部的卡环,检查整个机构操作是否灵活。
